【KVMで自宅インフラ構築】4.DNSサーバーの構築

前回は仮想ネットワーク上にProxyサーバーを構築しました 今回はDNSサーバーを構築し、LANで名前解決ができるようにします

  • 1.構成と準備
  • 2.Webサーバーの構築
  • 3.Proxyサーバーの構築
  • 4.DNSサーバーの構築 <- ここ
  • 5.Grafanaで監視基盤の構築

ネットワーク構成のイメージ図

  • 完成形

    • index-20250320233329

  • 今回の内容

    • index-20250406233356

仮想マシンのデプロイ

まずはDNSサーバー用の仮想マシンを作成していきます。 前回と同じ手順になるので作成や起動の手順は割愛します。 作成した仮想マシンの詳細は以下です

  • 名前: dns-server
  • 管理ネットワーク側IP: 192.168.122.30
  • 仮想ネットワーク側IP: 192.168.123.130

index-20250406233449

DNSサーバの構築

unboundを用いてDNSサーバーを構築します。 まずは、デプロイした仮想マシン上でunboundをインストールします

1

$ sudo apt install unbound

インストールが完了したら、設定を行っていきます。 設定ファイルは/etc/unbound/unbound.confにあり、以下のように記載されています。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

$ cat /etc/unbound/unbound.conf
# Unbound configuration file for Debian.
#
# See the unbound.conf(5) man page.
#
# See /usr/share/doc/unbound/examples/unbound.conf for a commented
# reference config file.
#
# The following line includes additional configuration files from the
# /etc/unbound/unbound.conf.d directory.
include-toplevel: "/etc/unbound/unbound.conf.d/*.conf"

/etc/unbound/unbound.conf.d/*.confのファイルを読み込むように設定されているため、今回は/etc/unbound/unbound.conf.d/unbound.confとして設定ファイルを作成します

設定ファイルには、server句とforward-zone句の二種類を記述し、以下のように記述することで設定が可能です。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

server:
	interface: DNSサーバーのIP
	port: 53
	access-control: 127.0.0.0/8 allow
	access-control: LANのCIDR allow
	use-syslog: yes
	log-queries: yes
    local-data: "ドメイン.    IN A 転送先のIP"

forward-zone:
	name: "."
 	forward-addr: フォワード先のプライマリDNS
 	forward-addr: フォワード先のセカンダリDNS

server句

  • interface: Unboundが待ち受けるIPアドレスを指定
  • port: 使用するポート番号を指定 (DNSの標準ポートは53)
  • access-control: DNSリクエストを許可するクライアントのIP範囲をCIDR形式で指定
  • use-syslog: ログ出力先をsyslogにするかどうかを指定。yes にすると /var/log/syslog に出力されます。
  • log-queries: DNSクエリをログに記録するかどうかの設定。設定しておくとトラブルシュートや監視に便利です。
  • local-data: 特定のホスト名とIPアドレスの対応を定義。(“myhost.local. IN A 192.168.1.10” とすると、myhost.localへの問い合わせには192.168.1.10を返します。) forward-zone句
  • name: . は「すべてのドメイン」を意味し、全てのDNSクエリをこのゾーンの設定に従って処理します。
  • forward-addr: クエリを転送する先のDNSサーバーを指定。複数指定可能で、上から順に試行されます。

その他の設定は以下期に記載されているので参考にしてください

今回の構成では、以下のように設定します。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

server:
	interface: 192.168.122.30
	port: 53
	access-control: 127.0.0.0/8 allow
	access-control: 192.168.122.0/24 allow
	use-syslog: yes
	log-queries: yes
    local-data: "memos.local.    IN A 192.168.123.115"

forward-zone:
	name: "."
 	forward-addr: 8.8.8.8

設定が完了したらunboundを再起動します

1

$ sudo systemctl restart unbound.service

以上でDNSサーバー側の設定は完了です。 ここからは、構築したDNSサーバーを用いて名前解決ができるようにProxyサーバーへ設定を追加します

Proxyサーバーで使用するDNSサーバーの指定

Proxyサーバーにて、squidで使用するDNSサーバーの設定を行います 設定はすごく簡単で、/etc/squid/squid.confに以下のように設定を追加するだけです

1

dns_nameservers DNSサーバーのIP

dns_nameserversの設定について記載されている行があるので、こちらに追記します

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

#  TAG: dns_nameservers
#       Use this if you want to specify a list of DNS name servers
#       (IP addresses) to use instead of those given in your
#       /etc/resolv.conf file.
#
#       On Windows platforms, if no value is specified here or in
#       the /etc/resolv.conf file, the list of DNS name servers are
#       taken from the Windows registry, both static and dynamic DHCP
#       configurations are supported.
#
#       Example: dns_nameservers 10.0.0.1 192.172.0.4
#Default:
# Use operating system definitions
dns_nameservers 192.168.122.30                # ★追記

設定が完了したら、下記コマンドでsquidを再起動します。

1

$ sudo systemctl restart squid

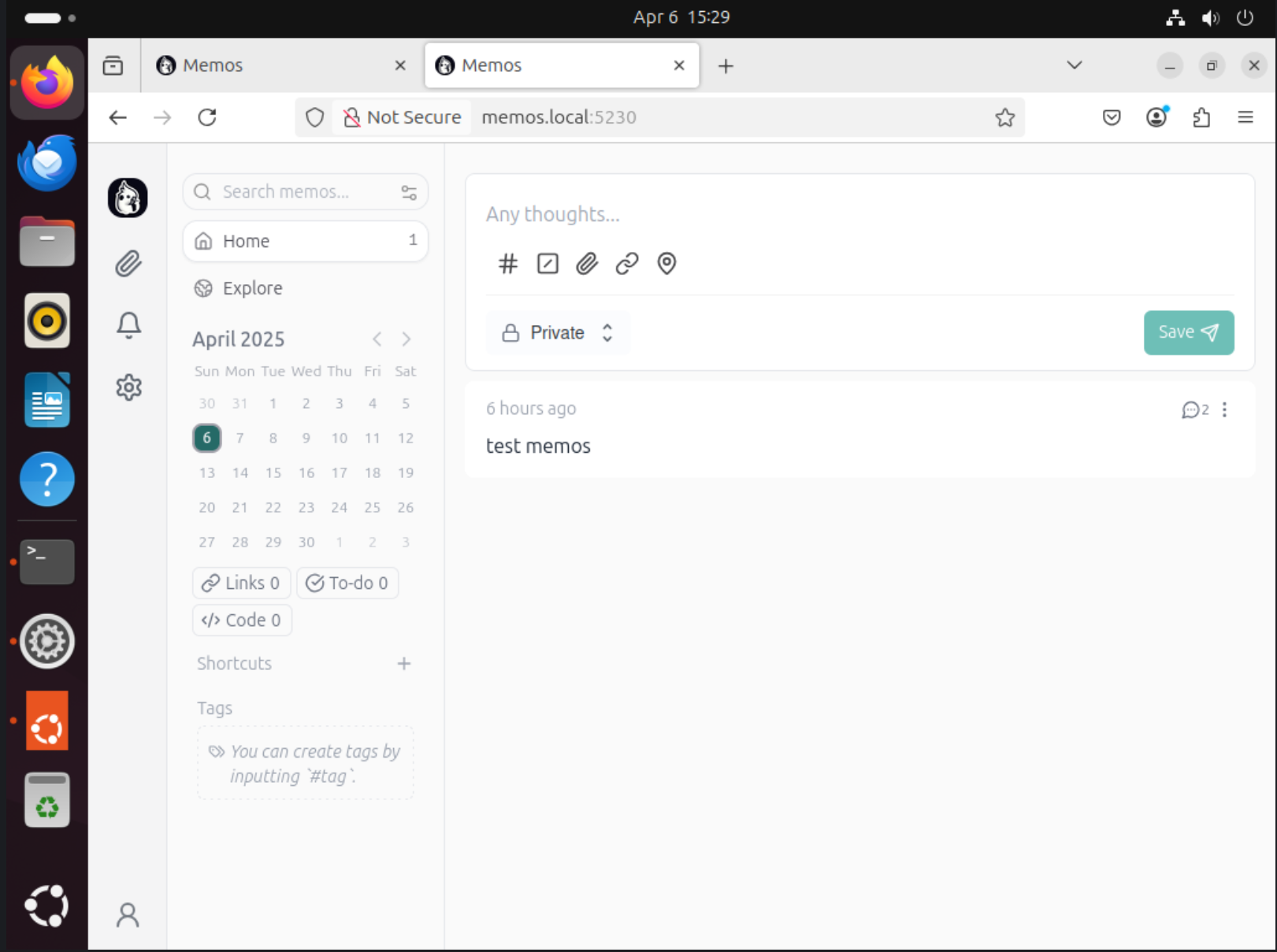

それでは、構築したDNSサーバーで名前解決ができるか確認していきましょう 設定がうまく通っていれば、無事http://memos.local:5230でWebサーバーにアクセスできるようになっていると思います

index-20250407002930

ポート指定が不格好なので、Webサーバーのポートフォワードを変更します

1
2
3
4
5
6

$ sudo docker stop memos
memos
$ sudo docker rm memos
memos
$ sudo docker run -d   --init   --name memos   --publish 80:5230   --volume ~/.memos/:/var/opt/memos   neosmemo/memos:stable
bba4c0f06042e102eb7ffa0cd620f8425d4deb26d0162f32b68cb33e4c7c0461

これでhttp://memos.localだけでアクセスができるようになりました

index-20250407003455

補足:ログの確認方法

Proxyサーバー (squid)

squidのログはaccess.logから確認ができます

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

ubuntu@ubuntu:~$ sudo tail /var/log/squid/access.log
1743953619.583      3 192.168.122.125 TCP_MISS/200 531 POST http://memos.local/memos.api.v1.WorkspaceSettingService/GetWorkspaceSetting - HIER_DIRECT/192.168.123.115 application/grpc-web+proto
1743953619.609      2 192.168.122.125 TCP_MISS/200 605 POST http://memos.local/memos.api.v1.WorkspaceSettingService/GetWorkspaceSetting - HIER_DIRECT/192.168.123.115 application/grpc-web+proto
1743953619.617      3 192.168.122.125 TCP_MISS/200 550 POST http://memos.local/memos.api.v1.AuthService/GetAuthStatus - HIER_DIRECT/192.168.123.115 application/grpc-web+proto
1743953619.625      2 192.168.122.125 TCP_MISS/200 526 POST http://memos.local/memos.api.v1.UserService/GetUserSetting - HIER_DIRECT/192.168.123.115 application/grpc-web+proto
1743953619.715      3 192.168.122.125 TCP_MISS/200 510 POST http://memos.local/memos.api.v1.UserService/ListShortcuts - HIER_DIRECT/192.168.123.115 application/grpc-web+proto
1743953619.715      5 192.168.122.125 TCP_MISS/200 510 POST http://memos.local/memos.api.v1.InboxService/ListInboxes - HIER_DIRECT/192.168.123.115 application/grpc-web+proto
1743953619.718      5 192.168.122.125 TCP_MISS/200 941 POST http://memos.local/memos.api.v1.MemoService/ListMemos - HIER_DIRECT/192.168.123.115 application/grpc-web+proto
1743953619.747      2 192.168.122.125 TCP_MISS/200 25371 GET http://memos.local/full-logo.webp - HIER_DIRECT/192.168.123.115 image/webp
1743953620.078      3 192.168.122.125 TCP_MISS/200 526 POST http://memos.local/memos.api.v1.UserService/GetUserStats - HIER_DIRECT/192.168.123.115 application/grpc-web+proto
1743953690.354   5007 192.168.122.125 TCP_TUNNEL/503 0 CONNECT push.services.mozilla.com:443 - HIER_NONE/- -

DNSサーバー (unbound)

unboundのログは/var/log/syslogに保存されます。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

ubuntu@ubuntu:~$ sudo tail /var/log/syslog | grep unbound
2025-04-06T15:33:28.423362+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 www.google.com. AAAA IN
2025-04-06T15:34:45.402548+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 push.services.mozilla.com. A IN
2025-04-06T15:34:45.403307+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 push.services.mozilla.com. AAAA IN
2025-04-06T15:34:50.404939+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 push.services.mozilla.com. A IN
2025-04-06T15:34:50.406916+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 push.services.mozilla.com. AAAA IN
2025-04-06T15:34:50.407588+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 push.services.mozilla.com. A IN
2025-04-06T15:34:50.408005+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 push.services.mozilla.com. AAAA IN
2025-04-06T15:34:50.408470+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 push.services.mozilla.com. A IN
2025-04-06T15:34:50.408629+00:00 ubuntu unbound: [2930:0] info: 192.168.122.83 push.services.mozilla.com. AAAA IN
